▌ 钢材的定义：

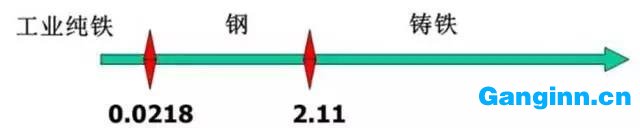

钢材是指含碳量在0.0218％～2.11％的铁碳合金。在普通钢材中添加Cr,Mo,V,Ni等合金成分就得到了合金钢，我们的模具钢材都属于合金钢。
▌ 改变钢材性能的办法，主要有以下三方面：
1. 合金成分
碳：C
增加淬火组织的硬度；
形成碳化物，提高耐磨性；
降低韧性；
降低可焊性
铬：Cr
提高钢之硬度，形成坚硬及稳定的碳化铬,从而改善耐磨性；
能提高钢的淬透性；
当Cr含量超过12%, 具耐腐蚀作用，并提供良好抛旋光性
钼：Mo
Mo是强碳化物形成元素，提高耐磨性；
Mo＞0.5％能抑止其他合金元素引致之回火脆性；
提供红硬性，热强度；
提高淬透性，回火稳定性
钒：V
可以形成高硬度碳化物，提高耐磨性；
细化钢的晶粒，降低过热敏感性
提高钢之强度、韧性及回火稳定性
镍：Ni
Ni能提高钢的淬透性；
Ni能细化晶粒
硫（S）
常以MnS形式存在钢中，割裂基体的连续性，恶化材料的韧性、抗腐蚀性、抛旋光性、放电加工性、蚀纹性，可提高材料的切削能力。
2. 冶炼工艺

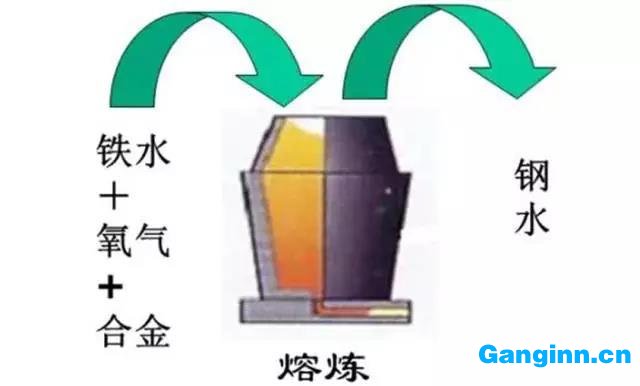

普通炼钢工艺

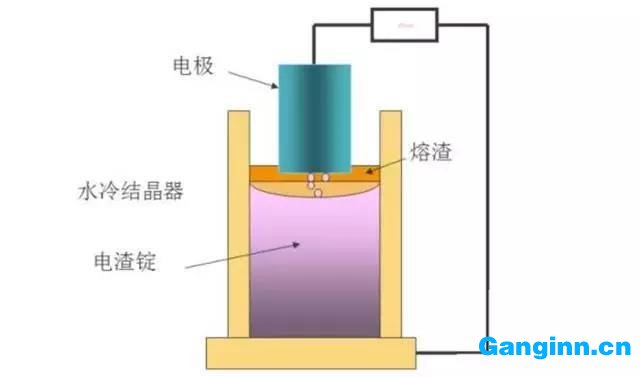

电渣重熔（ESR）
将粗钢坯置于电渣炉中，通入强电流，使电炉产生很高的温度，使粗钢坯熔化成钢水，钢水流经电渣，杂质被电渣过滤吸附，从而达到纯化的效果。整体重熔速度快，但一些非常细小的杂质并未除去。

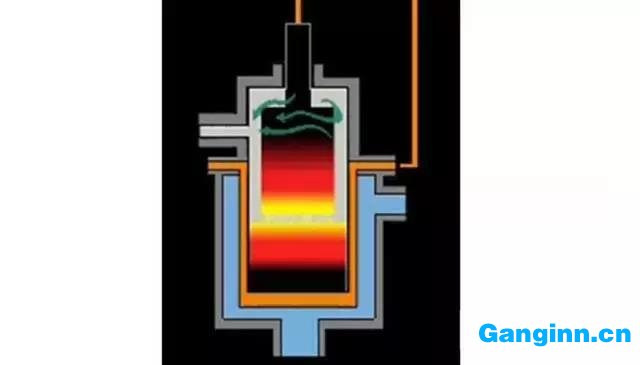

真空电弧重熔（VAR）
在真空炉里，通入强电流在钢胚上，钢胚底部开始熔化，杂质汽化成气体被抽走，从而将钢材纯度提高，而且它是一滴一滴地凝固，凝固速度非常快，组织变得很致密。特点是杂质去得，但整体重熔速度慢。
3. 热处理
钢材的热处理是指经过加热然后冷却，通过控制钢材的加热温度、保温时间及冷却速度来改变钢的性能，以满足加工或使用要求的工艺过程。主要的热处理工艺有：退火、淬火、回火。
▌ 模具钢按用途分类

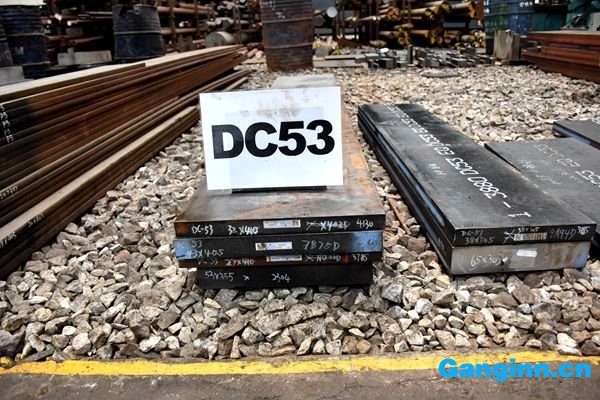

1. 冷作模具钢
冷作模具钢主要用于制造对冷状态下的工件进行压制成型的模具。如冷冲裁模具、冷冲压模具、冷拉深模具、压印模具、冷挤压模具、螺纹压制模具和粉末压制模具等。冷作模具钢的范围很广，从各种碳素工具钢、合金工具钢、高速工具钢到粉末高速工具钢和粉末高合金模具钢。
2. 热作模具钢
热作模具钢主要用于制造对高温状态下的工件进行压力加工的模具。如热锻模具、热挤压模具、压铸模具、热镦锻模具等。常用的热作模具钢有：中高含碳量的添加Cr、W、Mo、V等合金元素的合金模具钢；对特殊要求的热作模具钢，有时采用高合金奥氏体耐热模具钢制造。

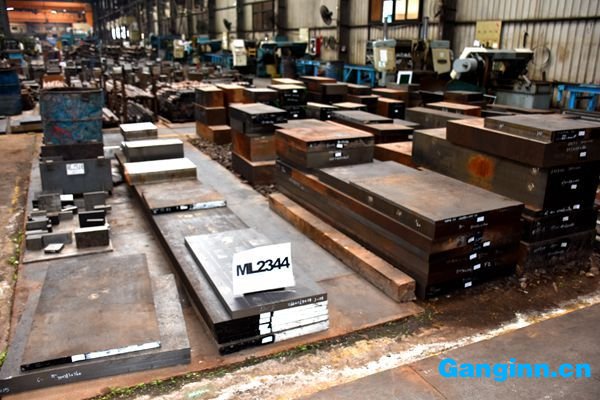

3. 塑料模具钢
由于塑料的品种很多，对塑料制品的要求差别也很大，对制造塑料模具的材料也提出了各种不同的性 能要求。所以，不少工业发达的国家已经形成了范围很广的塑料模具用钢系列。包括碳素结构钢、渗碳型 塑料模具钢、预硬型塑料模具钢、时效硬化型塑料模具钢、耐蚀塑料模具钢、易切塑料模具钢、整体淬硬型塑料模具钢、马氏体时效钢以及镜面抛光用塑料模具钢等。

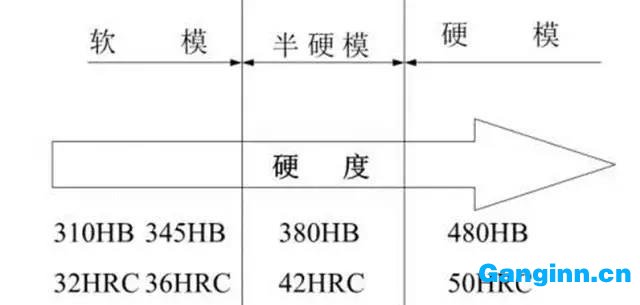

把模具按寿命长短分为五级，对钢材的要求：
一般把模具按使用寿命的长短分五级。在百万次以上，二级是50万-100万次，三级在30万-50万次，四级在10万-30万次，五在10万次以下。
与二级模具都要求用可以热处理、硬度在HRC50左右的钢材，否则易于磨损，注塑出的产品易超差，故所选的钢材既要有较好的热处理性能，又要在高硬度的状态下有好的切削性能，当然还有其他方面的考虑。
通常选用瑞典的8407、S136，美国的420、H13，欧洲的2316、2344、083，或日本的SKD61、DC53（原为五金模材料，特殊情况下使用）。有强腐蚀性的塑胶一般选S136，2316，、420等钢材，弱腐蚀性的除选S136、2316、420外，还有SKD61、NAK80、PAK90、718M。产品的外观要求对模具材料的选择亦有很大的影响，透明件和表面要求抛镜面的产品，可选用的材料有S136，2316，718S，NAK80，PAK90，420，透明度特高的模具应选S136，其次是420。
三级模具用预硬料多，牌号有S136H、2316H、718H、083H，硬度HB270—340。
四五级模具用P20、718、738、618、2311、2711，对于要求特低的模具，还有可能用到S50C，45#钢，即直接在模胚上做型腔。
▌ 各国钢材代号
1.美国标准AISI
Code:
P1-P19：LowCarbon Steel
P20-P39：Low Carbon, High Alloy Steel(塑胶模钢)
2XX,3XX,4XX,6XX：Stainless Steel (不锈钢)
H1-H19：Chromium base (铬基-热作钢)
Wx：Water Hardening Steel
Sx：Shock Resisting Steel
Ox：OilHardening Steel (油钢)
Ax：AirHardening Steel
Dx：High Carbon, High Chromium Steel(铬钢)
Mx：Molybdenum base (H.S.S.-高速钢)
2.德国标准DIN
Code:
1.2738：Low carbon, high alloy (P20 - 塑胶模钢)
1.2311：Lowcarbon, high alloy (P20 - 塑胶模钢)
1.2312：Lowcarbon, high alloy, free Machine (P20-易切削)
1.2083：StainlessSteel (420 - 抗酸钢)
1.2316：Highperformance stainless Steel (420 - 高抗酸钢)
1.2343：Chromiumbase (铬基-H11 –热作钢)
1.2344：Chromiumbase (铬基-H13 –热作钢)
1.2510：Lowalloy steel (O1-油钢)
1.2379：Highcarbon, high chromium steel (D2 –铬钢)
3.日本标准JIS
Code:
SxxC：Plain Carbon steel(黃牌 - S55C)
SUSxx：Stainless Steel (抗酸钢- 420)
SCrx：Chromium Steel
SCMx：Chromium Molybdenum Steel（P20）
SKx：Carbon Tool Steel
SKSx：Low Alloy Steel (油钢 - O1)
SKD11：MediumHigh Alloy Steel(铬钢- D2)
SKD6：Medium High Alloy Steel(中高合金钢-H11)
SKD61：Medium High Alloy Steel(中高合金钢-H13)
SKHxx：High Speed Steel (高速钢- M 2)
SUMx：Free Cutting Steel (易切削钢)
SUJx：Bearing Steel
▌ 常见进口模具钢材及其参数性能
瑞典 STAVAXESR-S136 —高耐磨抗腐蚀预硬镜面钢材
